Review Biostar Hi-Fi A88W 3D: Motherboard AMD APU FM2+ dan FM2 dengan Feature Audio Berlimpah

Prosesor AMD APU dengan soket FM2+ memang belum hadir di pasaran. Akan tetapi, hal itu bukan menjadi penghalang bagi sejumlah produsen untuk meluncurkan motherboard APU pendukungnya dengan soket FM2+. Untuk menghadirkan motherboard APU soket FM2+, produsen menggunakan chipset tipe terbaru yaitu AMD A88X. Ada satu hal menarik dimana walaupun menggunakan soket tipe terbaru, soket FM2+ ternyata dapat dipasangkan dengan prosesor APU soket FM2+ dan FM2. Ini berarti pengguna dapat menggunakan prosesor AMD APU Trinity dan Richland pada motherboard tersebut.



Di artikel kali ini kami akan menguji salah satu motherboard APU FM2+ dari produsen Biostar. Motherboard bernama Hi-Fi A88W 3D ini tidak hanya mengusung feature standar pada motherboard APU chipset AMD A88X tetapi juga dilengkapi sejumlah feature unggulan motherboard Biostar dari seri Hi-Fi. Bagaimanakah performa prosesor APU saat dijalankan di motherboard ini dan feature unggulan apa saja yang Biostar tanamkan di dalamnya? Inilah ulasan lengkapnya.

Spesifikasi

Chipset	AMD A88X
CPU SUPPORT	AMD A10 Processor AMD A8 Processor AMD A6 Processor AMD A4 Processor AMD E2 Processor AMD Athlon™ II X4 Processor Maximum CPU TDP (Thermal Design Power) : 100Watt
MEMORY	Support Dual Channel DDR3 2600(OC)/2400(OC)/2133/1866/1600/1333/1066/800 MHz 4 x DDR3 DIMM Memory Slot Max. Supports up to 64GB Memory
EXPANSION SLOT	1 x PCI-E x16 3.0 Slot (supported by FM2+ CPU) 1 x PCI-E x16 2.0 Slot (x4) 2 x PCI-E x1 2.0 Slot 2 x PCI Slots
STORAGE	8 x SATA3 Connector Support SATA RAID: 0,1,5,10
USB	2 x USB 3.0 Port 1 x USB 3.0 Header 4 x USB 2.0 Port 2 x USB 2.0 Header
LAN	Realtek RTL8111G – 10/100/1000 Controller
MULTI GRAPHICS	AMD CrossFireX
INTEGRATED VIDEO	By CPU model AMD Dual Graphics Technology Supports DX11.1 Supports HDCP
CODEC	Realtek ALC892 8-Channel Blu-ray Audio
REAR I/O	1 x PS/2 Keyboard 2 x USB 3.0 Port 4 x USB 2.0 Port 1 x HDMI Connector 1 x DVI (Dual Link) Connector 1 x VGA Port 1 x RJ-45 Port 6 x Audio Connector
INTERNAL I/O	1 x USB 3.0 Header 2 x USB 2.0 Header 8 x SATA3 6Gb/s Connector 1 x Front Audio Header 1 x Front Panel Header 1 x S/PDIF-OUT Header 2 x CPU FAN Header 3 x System FAN Header 1 x Serial Header 1 x CIR Header
DIMENSION	ATX Form Factor Dimension: 30.5cm x 23.5cm ( W x L )
OS SUPPORT	Support Windows XP / 7 / 8
ACCESSORIES	4 x SATA Cable 1 x I/O Shield 1 x DVD Driver 1 x User Manual
FEATURES	Windows 8 Ready Supports PURO Hi-Fi 3D Supports Smart Speed LAN Supports BIO-Remote2 Supports BIO-Remote Supports 100% Solid capacitor Supports Rapid Switch Supports Rapid Debug3 Supports BIOS-Flasher Supports Charger Booster Supports BIOS Online Update

Platform Pengujian Biostar Hi-Fi A88W 3D

• Prosesor: AMD A10-6800K

• Motherboard: Biostar Hi-Fi A88W 3D
• Graphics Card: Radeon HD 8670D
• Memory:  2x 4GB Kingston HyperX Genesis (XMP Profile Run @1600 MHz)

• Storage: Kingston HyperX SSD 120GB

• Flash Drive: Kingston DataTraveler HyperX 3.0

• Power Supply: Corsair AX850

• CPU Heatsink: Corsair H80

• Monitor: LCD Monitor 1920×1080
• Input: Generic Keyboard and Mouse
• OS: Windows 7 Ultimate 64-bit SP1



  Kemasan

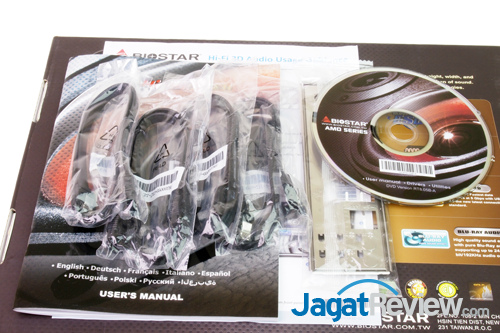

  Perlengkapan & Dokumentasi


  Bersama unit motherboard Biostar menyertakan perlengkapan sebagai berikut:


  • User’s Manual
  • DVD driver & utility
  • Backpanel I/O shield
  • 4x SATA cables



    The Board




    Motherboard Hi-Fi A88W 3D memiliki kemiripan penampilan dengan Hi-Fi Z87X 3D dimana Biostar kembali menggunakan color scheme warna hitam dengan selingan warna biru pada beberapa komponen. Motherboard ini memiliki faktor bentuk ATX dengan ukuran 305 x 244 mm. Dengan area PCB seluas itu, Biostar mampu memberikan tata letak komponen baik dimana hal ini membuat pemasangan sebuah komponen tidak menyulitkan pemasangan komponen lainnya.



    Backpanel


    Backpanel I/O port Biostar Hi-Fi A88W 3D terdiri dari:


    • 1 x PS/2 Keyboard
    • 2 x USB 3.0 Port
    • 4 x USB 2.0 Port
    • 1 x HDMI Connector
    • 1 x DVI Connector
    • 1 x VGA Port
    • 1 x RJ-45 Port
    • 6 x Audio Connector


    Untuk output display dari iGPU AMD Radeon, Biostar menyediakan 3 tipe konektor display dimana hal ini dapat memberikan kebebasan bagi pengguna untuk memilih tipe perangkat display yang akan digunakan.

    Solusi audio motherboard ini diakomodir oleh chip Realtek yaitu ALC898 dengan dukungan 8-channel audio. Chip Realtek yaitu RTL8111G, juga digunakan untuk menyajikan solusi Gigabit LAN.
    Port USB 3.0 dan USB 2.0 pada backpanel, seluruhnya diakomodir oleh chipset AMD A88X.


    Expansion Slots


    Biostar Hi-Fi A88W 3D menyediakan slot ekspansi sebagai berikut:


    • 1 x PCIe x16 3.0
    • 1 x PCIe x16 2.0 (Run @x4)
    • 2 x PCIe x16 2.0 (Run @x4)
    • 2 x PCI


    Motherboard APU dengan chipset A88X menjadi debut perdana implementasi PCI Express 3.0 pada motherboard AMD. Dukungan PCI Express 3.0 hanya bisa didapatkan jika menggunakan prosesor AMD soket FM2+ dimana prosesor tersebut kabarnya baru akan dirilis sekitar awal tahun 2014 mendatang.

    Motherboard soket FM2+ ini mendukung konfigurasi multi-GPU CrossfireX dengan menggunakan maksimal 2 buah graphics card. Slot PCIe x16 pertama dan kedua memiliki jarak mencukupi sehingga memungkinkan pengguna untuk mengguanakan graphics card dengan ketebalan tiga slot. Di samping slot PCIe, Biostar juga menyediakan slot PCI untuk mengakomodir perangkat lawas dengan antar muka tersebut.


    Storage

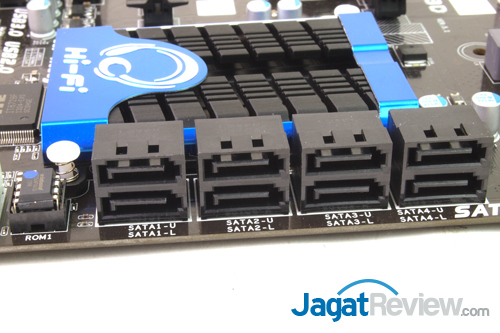

    Biostar Hi-Fi A88W 3D menyediakan 8 buah port SATA 6Gbps dimana semua port tersebut diakomodir chipset A88X. Di sebelah kiri port SATA dapat dijumpai chip BIOS motherboard ini.


    Header Dan Onboard Button



    Biostar H-Fi A88X menyediakan internal header sebagai berikut:


    • 1 x Front Audio Header
    • 1 x S/PDIF-OUT Header
    • 1 x CIR Header
    • 1 x Serial Header
    • 1 x USB 3.0 Header




    • 2 x USB 2.0 Header
    • 1 x Clear CMOS Jumper
    • 1 x Power On switch
    • 1 x Reset switch
    • 1 x Front Panel Header


    Debug LED di sudut kanan bawah motherboard selain berfungsi untuk deteksi masalah pada sistem juga dapat digunakan untuk mengetahui temperatur prosesor saat sudah berada di dalam sistem operasi.



    Komponen



    Motherboard APU chipset A88X menggunakan soket tipe FM2+ seperti halnya produk Biostar ini. Soket FM2+ dapat digunakan pada prosesor APU soket FM2+ dan FM2. Oleh karena itu tidak aneh jika kami dapat menggunakan prosesor AMD A10-6800K (FM2) pada motherboard ini.

    Hi-Fi A88W 3D menggunakan konfigurasi VRM 6-phase power design dengan sebuah hetsink pasif untuk menjaga temperatur komponen pada batas normal. Untuk durabilitas lebih baik, Biostar melengkapi motherboard ini dengan komponen kualitas tinggi seperti solid capacitor, ferrite choke, Low RdsOn P-Pak MOS, dan Moistureproof PCB.

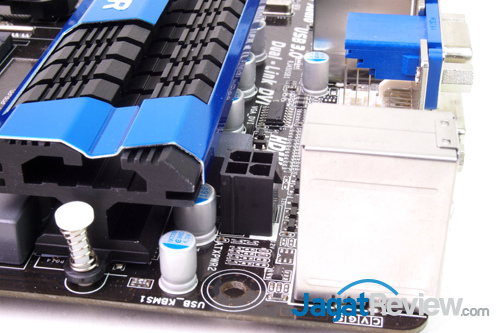

    Konektor daya 4-pin ini menjamin kecukupan pasokan daya ke prosesor terutama saat melakukan overclocking.


    Biostar menyediakan empat slot DDR3 dengan daya tampung memori hingga kapasitas 64 GB (max 16GB per slot). Sementara itu untuk kecepatan, motherboard ini mendukung kecepatan memori hingga 2600 MHz. Tentu saja dibutuhkan keping memori yang mendukung kecepatan tersebut agar kecepatan memori tersebut dapat digunakan.

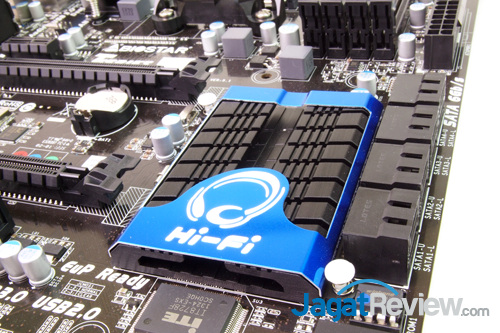

    Heatsink pasif untuk menjaga temperatur chipset A88X tetap pada batas normal saat beroperasi.


    Untuk memaksimalkan kualitas output audio dari motherboard ini, Biostar melakukan perlakuan spesial di sisi komponen. Salah satu perlakuan spesial tersebut seperti memasang kotak stainless steel yang bertindak sebagai EMI (Electromagnetic Interference) Shield untuk chip audio sehingga mampu menghasilkan tingkat SNR (signal-to-noise-ratio) sebesar 100dB. Selain itu Biostar juga menggunakan Hi-V Caps (kapasitor kotak biru) untuk setiap channel audio sehingga noise dan distorsi pada audio dapat dikurangi.

    Biostar juga memasang komponen amplifier sehingga mampu menangani perangkat audio dengan nilai impedance tinggi hingga 600 Ohm. Tidak sampai disitu saja, Biostar mengisolasi area PCB tempat komponen audio dengan mengubah desain PCB sedemikian rupa untuk menghindari interferansi dari komponen non-audio.



    BIOS




    Seperti produsen motherboard lainnya, Biostar juga menggunakan UEFI BIOS untuk motherboard Hi-Fi A88W 3D. BIOS motherboard ini tergolong mudah untuk dinavigasi dan cukup responsif saat berpindah antar menu satu dan lainnya. Tidak hanya menyediakan setting standar motherboard AMD A88X, BIOS motherboard ini juga memiliki menu bernama O.N.E berisi berbagai setting untuk melakukan overclocking. Di sisi kiri menu BIOS dapat dijumpai informasi mengenai kondisi sistem seperti temperatur, putaran kipas, dan voltase.


    Utility

    Biostar tidak lupa untuk menyertakan sejumlah utility untuk memaksimalkan kemampuan motherboard.


    • T Overclocker



    T Overclocker, sesuai dengan namanya, aplikasi ini memungkinkan pengguna untuk mengutak-atik setting prosesor dan memori untuk mendapatkan performa lebih tinggi. Aplikasi ini juga menyediakan fungsi monitoring keadaan sistem seperti kecepatan kipas, voltase, dan temperatur.


    • SmartSpeedLAN



    Aplikasi ini berfungsi untuk melakukan manajemen jaringan sehingga penggunaan jaringan lebih optimal sesuai dengan kegiatan pengguna.


    • Smart Ear 3D




    • Green Power Utility




    • eHot-Line

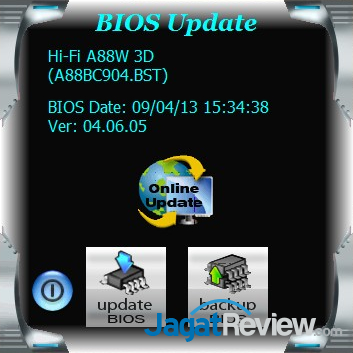

    • BIOS Update Utility




    • BIOSCreen Utility




    • BIO Remote 2





    CPU-Z & GPU-ZScreenShot














    Hasil Pengujian

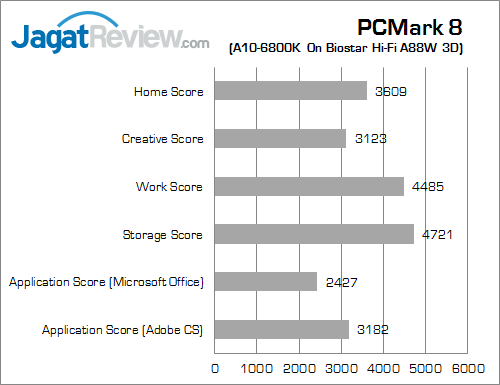

    PCMark 8

    Aplikasi benchmark terbaru besutan Futuremark ini merupakan sekumpulan benchmark untuk mengukur performa sebuah sistem dalam berbagai sekenario penggunaan sistem oleh pengguna pada umumnya.



    PCMark 8 Home berisi sekumpulan beban pengujian dimana beban pengujian tersebut menggambarkan aktivitas pengguna pada umumnya pada sistem rumahan mereka. Beban pengujian mencakup aktivitas Web Browsing, Writing, Casual Gaming, Photo Editing, dan Video Chat.

    PCMark 8 Creative berisi sekumpulan beban pengujian dimana beban pengujian tersebut menggambarkan aktivitas pengguna tingkat lanjut pada sistem rumahan mereka. Beban pengujian mencakup aktivitas Web Browsing, Photo Editing, Batch Photo Editing, Video Editing, Media To Go, Mainstream Gaming,  dan Video Group Chat. Pengujian ini memiliki beban lebih berat dibandingkan PCMark 8 Home.

    PCMark 8 Work berisi sekumpulan beban pengujian dimana beban pengujian tersebut menggambarkan aktivitas pengguna di lingkungan perkantoran. Beban pengujian mencakup aktivitas Web Browsing dan Writing.

    PCMark 8 Storage berisi sekumpulan beban pengujian untuk mengukur performa komponen storage seperti HDD, SSD, dan Hybrid Drive. Pengujian ini akan menguji performa storage pada aplikasi Microsoft Word, Microsoft Excel, Microsoft PowerPoint, Adobe Photoshop, Adobe After Effects, World of Warcraft, dan Battlefield 3.

    PCMark 8 Application berisi sekumpulan beban pengujian untuk mengukur performa sistem dengan menggunakan aplikasi populer dari Microsoft Office dan Adobe Crative Suite.

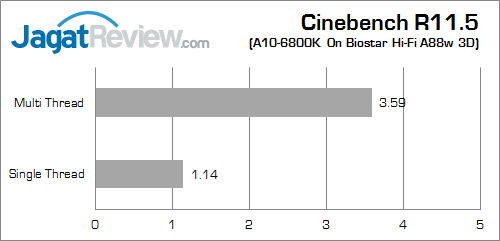

    Cinebench R11.5




    Cinebench merupakan aplikasi pengujian untuk mengukur kinerja hardware dalam merender sebuah scene 3D. Hasil pengujian disajikan dalam bentuk skor. Semakin tinggi skor yang dihasilkan, semakin baik.




    Cinebench R15






  Bioshock Infinite




  Banyak disanjung sebagai salah satu game terbaik tahun ini, Bioshock Infinite merupakan sebuah FPS yang berlatar belakang kota di awan bernama Columbia dengan tujuan menyelamatkan seorang wanita bernama Elizabeth dimana Anda akan dibawa melalui petualangan yang seru dan plot twist yang berliku-liku. Game ini sendiri menggunakan salah satu engine paling popular yaitu Unreal Engine 3, yang juga digunakan pada game seperti Batman Arkham City, Gears Of War, dan Borderland.




  GRID 2


  Game balapan di atas aspal ini merupakan karya terbaru dari studio Codemaster Racing yang telah ditunggu-tunggu kehadirannya selama beberapa tahun belakangan.

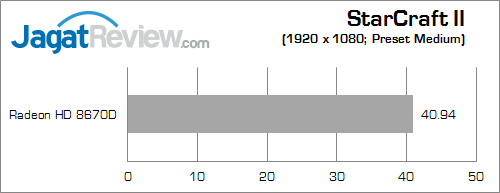

  Starcraft II


  Starcraft II dari studio Blizzard ini merupakan salah satu game RTS populer saat ini.



  3DMark Fire Strike & Cloud Gate


  3DMark Fire Strike dan Cloud Gate merupakan benchmark sintesis generasi terbaru milik Futuremark yang akan menguji kemampuan sistem terutama komponen graphics card.

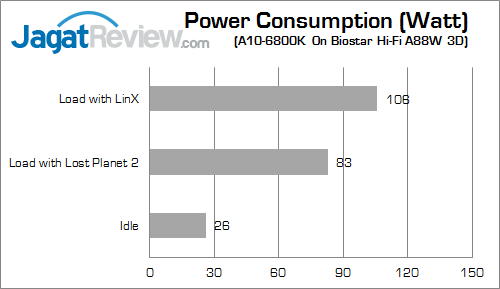

  Konsumsi Daya

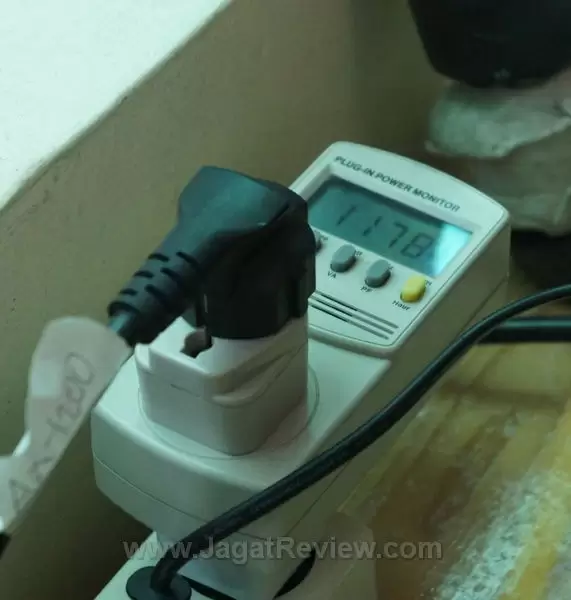

  Pengukuran yang dilakukan pada pengujian adalah konsumsi daya sistem. Ini dilakukan dengan menggunakan instrumen pengukur daya (Watt Meter).





  Kesimpulan



  Seperti motherboard APU lainnya di lab pengujian kami, Biostar Hi-Fi A88W 3D mampu menampilkan performa terbaiknya di sesi pengujian kami kali ini. Feature standar sebuah motherboard APU chipset A88X mampu ditampilkan dengan baik oleh Biostar. Tentu saja kata “Hi-Fi” pada nama produk menandakan Biostar telah menggarap serius sektor audio di motherboard tersebut.

  Untuk memaksimalkan kualitas output audio, Biostar memberikan perlakuan istimewa seperti melakukan isolasi pada komponen audio untuk menghindari interferensi dari komponen lain. Biostar juga melengkapi motherboard mereka dengan komponen khusus seperti chip Realtek dengan kemampuan menangani keluaran audio di frekuansi 192 kHz dan kedalaman 24-bit, amplifier untuk menangani perangkat audio dengan impedansi tinggi dan kapasitor khusus. Tidak ketinggalan Biostar juga memberikan sejumlah aplikasi untuk memaksimalkan kemampuan audio motherboard ini seperti Smart Ear 3D, 3D Sound Fields, dan lainnya.

  Untuk urusan performa, baik unit CPU maupun GPU dari AMD A10-6800K kami mampu menampilkan performa terbaiknya di motherboard ini. Jika masih kurang puas dengan performa standar, motherboard ini menyediakan menu overclocking pada BIOS dan juga utility overclocking untuk menguras kemampuan tersembunyi sebuah komponen.

  Jika saat ini Anda memiliki rencana untuk membangun PC dengan platform AMD APU, tampaknya motherboard FM2+ dengan chipset A88X seperti buatan Biostar ini tergolong pilihan menarik. Tentu saja kemampuan soket FM2+ untuk menangani prosesor APU soket FM2+ dan FM2 menjadi salah satu alasannya. Dengan menggunakan motherboard APU FM2+, pengguna dapat langsung membangun PC idaman mereka dengan menggunakan prosesor APU FM2 saat ini juga dan dapat melakukan upgrade di masa depan ke prosesor APU FM2+ jika diinginkan. Menarik bukan?
